特點及用途
產品概述

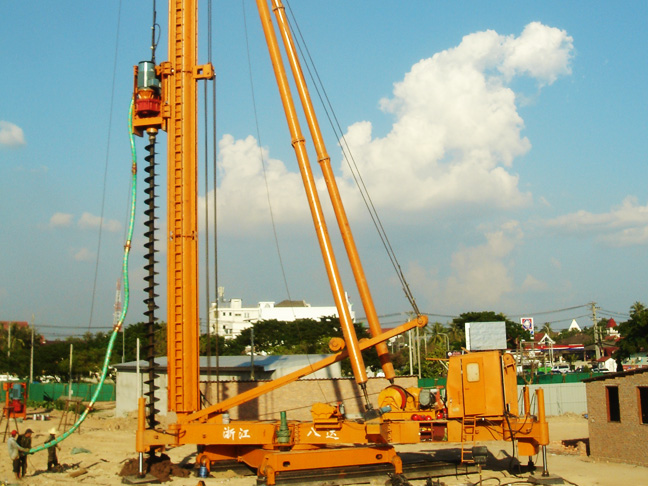

ZJB系列步履式長螺旋鉆孔機由液壓步履式多功能樁架和鉆進系統兩個部分組成。樁架采用液壓步履式行走機構，自動化程度高、可進行正反180度回轉，底部設有四條液壓支腿油缸及兩條行走油缸以輔助行走及回轉，同時增加施工時的整機穩定性。鉆進系統包括動力頭與鉆具，動力頭的輸出軸與螺旋鉆具為中空式，打樁機采用長螺旋成孔，可通過鉆桿中心管將混凝土或泥漿進行泵送混凝土CFG樁施工，即能鉆孔成樁一機一次完成。使用該機進行鉆孔灌注樁作業時，沉孔效率高、沉樁質量好，對于穿透沙礫層效果遠大于錘擊沉樁法，同時還有效避免了錘擊及振動沉樁對地基擠壓而危及臨近建筑物的不良影響。
產品用途
廣泛應用于城建、能源、交通等中高層及橋梁基礎施工。
技術參數
行走方式
步履式
回轉角度
±180°
鉆孔直徑
400mm-600mm-800mm
鉆孔深度
22m-26m
動力頭電機功率
55KW×2
動力頭最大扭矩
44.3KN.m
動力頭轉速
21.7r/min
行走步長
2.5M
回轉速度
0.3r/min
許用拔鉆力
400KN
主卷揚牽引力
50KN
副卷揚機牽引力
25KN
外形尺寸
12M×5.2M×31M
質量(不含動力頭、鉆桿)
48000KG
